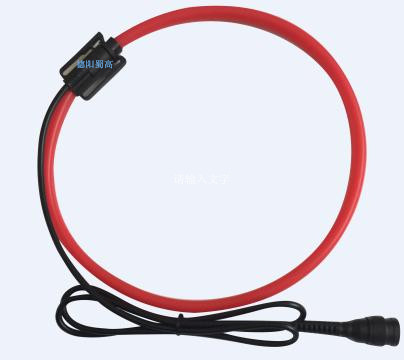

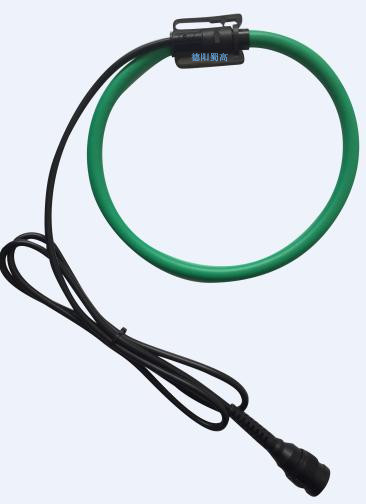

柔性線圈
更新時間：2020-10-15 12:44:56
一、概述：Rogowski線圈（洛氏線圈 )又叫電流測量線圈、微分電流傳感器，是一個均勻纏繞在非鐵磁性材料上的環形線圈。輸出信號是電流對時...
一、概述：Rogowski線圈（洛氏線圈 )又叫電流測量線圈、微分電流傳感器，是一個均勻纏繞在非鐵磁性材料上的環形線圈。輸出信號是電流對時間的微分。通過一個對輸出的電壓信號進行積分的電路，***可以真實還原輸入電流。
二.結構簡介：不含鐵磁性材料，無磁滯效應，幾乎為零的相位誤差；無磁飽和象，因而測量范圍可從數安培到數百千安的電流；結構簡單，并且和被測電流之間沒有直接的電路聯系；響應頻帶寬0.1Hz-1MHz。與帶鐵芯的傳統互感器相比，洛氏線圈具有測量范圍寬，精度高，穩定******，響應頻帶寬，同時具有測量和繼電保護功能，體積小、重量輕、安全且符合環保要求。
基于洛氏線圈的具有電流可實時測量、響應速度快、不會飽和、幾乎沒有相位誤差的特點，故其可應用于繼電保護，可控硅整流，變頻調速，電阻焊等信號嚴重畸變的場合。
三．電氣參數：
|
型 號
|
輸入電流
|
輸出電流
|
等級 |
線圈長度
|
備注
|
|
|
積分器
|
直接輸出
|
|||||
| LS-8200A |
200A
|
4～20mA 0～5V |
20mV
|
0.5
|
0.4M
或3M
|
1.工作電源：24V或12V電池供電
2.手持式或數顯式，
3.頻率：5HZ～1MHZ
4，絕緣耐壓：5KV
|
| LS-8500A |
500A
|
4～20mA 0～5V |
50mV
|
|||
| LS-81000A |
1000A
|
4～20mA 0～5V |
1V
|
|||
| LS-82000A |
2000A
|
4～20mA 0～5V |
2V
|
|||
| LS-83000A |
3000A
|
4～20mA 0～5V |
3V
|
|||
| LS-84000A |
4000A
|
4～20mA 0～5V |
4V
|
|||
| LS-85000A |
5000A
|
4～20mA 0～5V |
5V
|
|||
| LS-810KA |
10000A
|
4～20mA 0～5V |
10V
|
|||
| LS-820KA |
20000A
|
4～20mA 0～5V |
10V
|
|||
| LS-830KA |
30000A
|
4～20mA 0～5V |
10V
|
|||
| LS-850KA |
50000A
|
4～20mA 0～5V |
10V
|
|||
