LMKK-F開合式電流互感器系列.
更新時間：2023-04-17 15:04:02
概述本電流互感器適用于額定電壓為10kV及以下戶內裝置開合式不斷電安裝測量
概述本電流互感器適用于額定電壓為10kV及以下戶內裝置。供電路控制、保護等用。

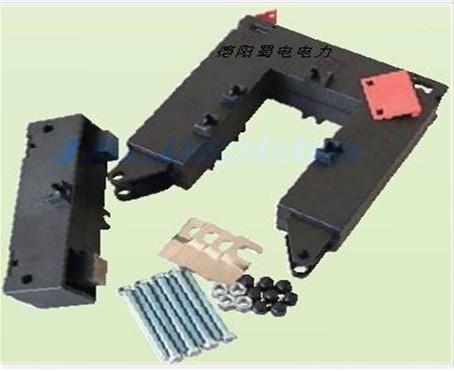

二.結構簡介 本電流互感器采用高強度PVC外殼，全澆注結構?；ジ衅髦苯涌ㄔ阢~排上。 互感器鐵芯采用******硅鋼片卷制，二次導線均勻繞制在鐵芯上。 互感器為開合式結構可以不切斷電纜進行安裝。
三、適用范圍（若要訂產品適用范圍超出下列范圍可與我協商后確定）
²安裝地點的海拔不超過3000m；
² 環境溫度：-25—+40℃；
² 可穿一次銅排外徑：20mm—240mm
² 輸入：0～60KA
² 輸出：0～500mA 1A或5A 5VDC或4～20MA（客戶自行定義）
² 大氣中無嚴重影響互感器絕緣性能的污染及浸蝕性和****性介質。
四、電氣參數：
|
型 號
|
輸入電流
|
輸出電流
|
精度等級
|
容量
|
過載能力
|
|
LMKK8050A
|
50A
|
25mA（或5A）
|
0.2級或0.5級或1.0級
|
2.5VA或5VA或10VA
|
120%
|
|
LMKK8100A
|
100A
|
50mA（或5A）
|
|||
|
LMKK8150A
|
150A
|
75mA（1A或5A）
|
|||
|
LMKK8200A
|
200A
|
100mA（1A或5A）
|
|||
|
LMKK8500A
|
500A
|
100mA（（1A或5A）
|
|||
|
LMKK81000A
|
1000A
|
0～5V（1A或5A））
|
|||
|
LMKK82000A
|
2000A
|
1A或5A
|
|||
|
LMKK83000A
|
3000A
|
1A或5A
|
|||
|
LMKK84000A
|
4000A
|
1A或5A
|
|||
|
LMKK85000A
|
5000A
|
1A或5A
|
|||
|
LMKK810000A
|
10000A
|
1A或5A
|
|||
|
LMKK820000A
|
20000A
|
1A或5A
|
訂貨產品技術參數有特殊要求的與公司協商確定頻率、電流范圍、輸出及安裝尺寸。
