LMKK-Y開合式電流互感器系列
更新時間：2023-04-17 15:04:56
開合式電流互感器適用于額定電壓為10kV及以下戶內裝置。供電路控制、保護等用。不斷電安裝便捷
一.概述本電流互感器適用于額定電壓為10kV及以下戶內裝置。供電路控制、保護等用。

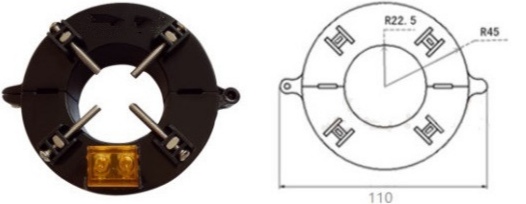

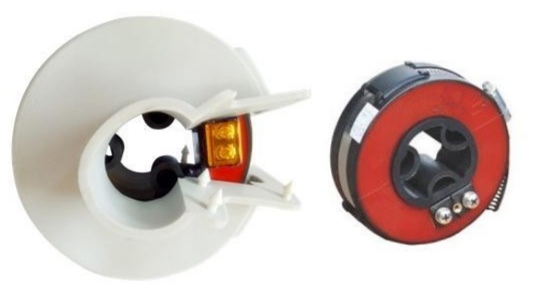

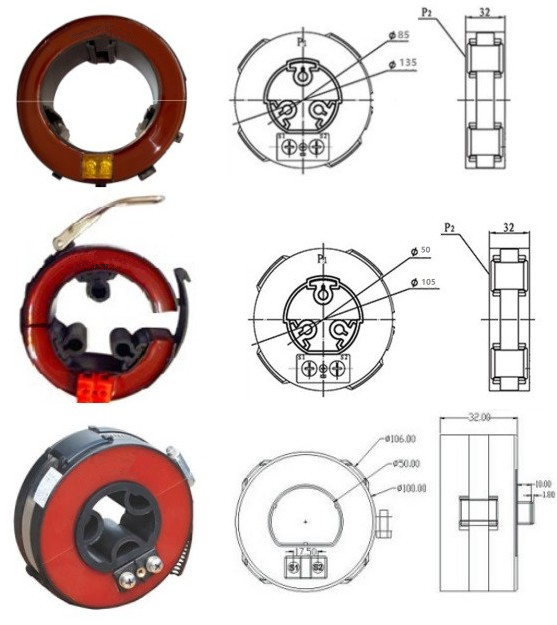

二.結構簡介 本電流互感器采用高強度PVC外殼，全澆注母線式結構?；ジ衅髦苯涌ㄔ陔娎|上三個性橡膠圈抵住電 纜與電纜與一體。 互感器鐵芯采用******硅鋼片卷制，二次導線均勻繞制在鐵芯上。 互感器為開合式結構可以不 切斷電纜進行安裝。
三、適用范圍（若要訂產品適用范圍超出下列范圍可與我協商后確定）
安裝地點的海拔不超過3000m；
環境溫度：-25—+40℃；
可穿一次電纜外徑：φ8—φ240mm
輸入：0～60KA
輸出：0～500mA 1A或5A 5VDC或4～20MA（客戶自行定義）
大氣中無嚴重影響互感器絕緣性能的污染及浸蝕性和****性介質。
四、電氣參數：
|
型 號
|
輸入電流
|
輸出電流
|
精度等級
|
容量
|
過載能力
|
| LMKK8050A |
50A
|
25mA（或5A）
|
0.2級或0.5級或1.0級
|
2.5VA或5VA或10VA
|
120%
|
| LMKK8100A |
100A
|
50mA（或5A）
|
|||
| LMKK8150A |
150A
|
75mA（1A或5A）
|
|||
| LMKK8200A |
200A
|
100mA（1A或5A）
|
|||
| LMKK8500A |
500A
|
100mA（（1A或5A）
|
|||
| LMKK81000A |
1000A
|
0～5V（1A或5A））
|
|||
| LMKK82000A |
2000A
|
1A或5A
|
|||
| LMKK83000A |
3000A
|
1A或5A
|
|||
| LMKK84000A |
4000A
|
1A或5A
|
|||
| LMKK85000A |
5000A
|
1A或5A
|
|||
| LMKK810000A |
10000A
|
1A或5A
|
|||
| LMKK820000A |
20000A
|
1A或5A
|
